Tubi di grosso diametrosvolgono un ruolo fondamentale negli ambienti di trasferimento di fluidi ad alto volume e ad alta domanda in cui i sistemi di tubazioni rigide sono poco pratici o inefficienti. Questo articolo fornisce una panoramica tecnica completa dei sistemi di tubi flessibili di grande diametro, concentrandosi su come vengono specificati, progettati e utilizzati nelle applicazioni industriali. Esamina i parametri chiave delle prestazioni, le sfide ingegneristiche comuni e le domande tecniche più frequenti, delineando le tendenze emergenti che modellano la progettazione futura dei tubi flessibili. Il contenuto è strutturato per supportare la visibilità della ricerca, la leggibilità professionale e le esigenze di riferimento tecnico.

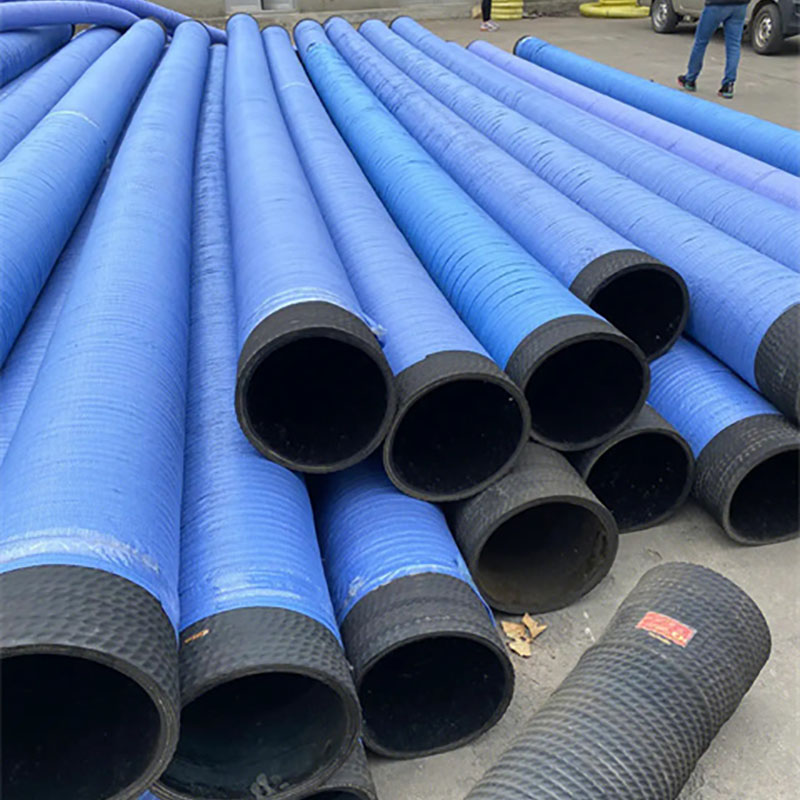

Un tubo di grande diametro è generalmente definito come un tubo flessibile industriale con un diametro interno significativamente più grande dei tubi idraulici o pneumatici standard, che in genere varia da 3 pollici a oltre 24 pollici. Questi tubi flessibili sono progettati per trasportare volumi sostanziali di liquidi, fanghi, polveri o gas in condizioni di pressione e temperatura variabili.
In ambienti industriali come il dragaggio, l'estrazione mineraria, il trasferimento di petrolio e gas, la lavorazione chimica e la gestione delle acque municipali, i tubi di grande diametro forniscono un equilibrio tra flessibilità e integrità strutturale. A differenza delle tubazioni rigide, questi tubi flessibili consentono il movimento, l'assorbimento delle vibrazioni e un rapido dispiegamento, il che è particolarmente importante nelle operazioni temporanee o mobili.
Il principio funzionale fondamentale di un tubo di grande diametro è mantenere l'efficienza del flusso resistendo al collasso, all'abrasione e alla deformazione indotta dalla pressione. Ciò si ottiene attraverso costruzioni multistrato che in genere includono un rivestimento interno compatibile con il mezzo trasportato, strati di rinforzo per la resistenza alla pressione e una copertura esterna progettata per la protezione ambientale.
Dal punto di vista dell'integrazione del sistema, i tubi flessibili di grande diametro vengono spesso utilizzati insieme a giunti flangiati, elementi flottanti o giunti snodati. Il loro ruolo va oltre il semplice trasporto di fluidi e si occupa dell'affidabilità del sistema, della sicurezza operativa e dell'ottimizzazione dei costi del ciclo di vita.
La specifica di un tubo di grande diametro richiede una comprensione dettagliata delle condizioni operative e delle aspettative prestazionali. I seguenti parametri vengono comunemente valutati durante la selezione e la progettazione.
| Parametro | Gamma di specifiche tipiche | Significato tecnico |
|---|---|---|
| Diametro interno (ID) | 3” – 24”+ | Determina la capacità e la velocità del flusso |
| Pressione di esercizio | 2 – 40 bar (varia in base alla costruzione) | Definisce i limiti operativi continui sicuri |
| Pressione di scoppio | 3–4 volte la pressione di esercizio | Indica il margine di sicurezza in condizioni estreme |
| Intervallo di temperatura | Da -40°C a +120°C (a seconda del materiale) | Influisce sulla scelta del materiale del rivestimento e del rinforzo |
| Tipo di rinforzo | Corda tessile, filo d'acciaio, spirale | Fornisce resistenza alla pressione e al vuoto |
| Materiale di copertura | Miscele di gomma, UHMWPE, PVC | Protegge da abrasioni, raggi UV e sostanze chimiche |
Oltre ai dati dimensionali e di pressione, la conformità agli standard è un'altra considerazione essenziale. Molti tubi flessibili di grande diametro sono prodotti in conformità con le specifiche internazionali come le linee guida ISO, EN o API, a seconda del settore di destinazione. Questi standard regolano aspetti quali protocolli di test, fattori di sicurezza e tracciabilità dei materiali.
Anche le condizioni di installazione influenzano la scelta dei parametri. È necessario valutare il raggio di curvatura, il movimento assiale e i carichi esterni per prevenire l'affaticamento prematuro o l'attorcigliamento. Nelle applicazioni galleggianti o sommerse, le caratteristiche di galleggiabilità e la resistenza all'assorbimento dell'acqua diventano ugualmente importanti.
Le seguenti domande frequenti risolvono i problemi tecnici ricorrenti riscontrati durante le specifiche, l'installazione e il funzionamento.
D: Come viene mantenuta l'efficienza del flusso in un tubo di grande diametro su lunghe distanze?
R: L'efficienza del flusso viene mantenuta principalmente attraverso materiali del rivestimento interno ottimizzati con bassi coefficienti di attrito e diametri interni costanti. La corretta spaziatura e allineamento dei supporti riducono anche la turbolenza e la perdita di pressione, in particolare nelle installazioni orizzontali.
D: In che modo la progettazione del rinforzo influisce sulle prestazioni di pressione e vuoto?
R: Gli strati di rinforzo, come eliche di filo di acciaio o corde tessili ad alta resistenza, forniscono supporto strutturale sia contro la pressione interna che contro le condizioni di vuoto esterno. L'angolo di rinforzo, il passo e il metodo di collegamento influenzano direttamente la resistenza al collasso e la stabilità dimensionale.
D: Come vengono affrontate l'abrasione e la compatibilità chimica?
R: La resistenza all'abrasione si ottiene tramite composti di rivestimento specializzati o materiali resistenti all'usura come l'UHMWPE. La compatibilità chimica viene gestita selezionando elastomeri o materiali termoplastici testati rispetto ai mezzi convogliati, garantendo l'integrità a lungo termine senza rigonfiamenti o degradazione.
D: Come viene stimata la durata di servizio di un tubo di grande diametro?
R: La stima della durata di servizio considera i cicli di pressione operativa, l'esposizione alla temperatura, lo stress meccanico e i fattori ambientali. L'ispezione regolare, il rispetto dei limiti operativi consigliati e la manutenzione preventiva prolungano significativamente la durata utile.
L’evoluzione della tecnologia dei tubi di grande diametro è strettamente legata a tendenze industriali più ampie come l’automazione, la sostenibilità e il monitoraggio digitale. Materiali avanzati con rapporti resistenza/peso migliorati consentono di realizzare tubi più leggeri senza compromettere la pressione nominale.
Un’altra direzione emergente è l’integrazione della tecnologia dei sensori. I sistemi di monitoraggio integrati in grado di monitorare pressione, temperatura e deformazione in tempo reale vengono sempre più valutati per applicazioni critiche. Questi sviluppi supportano strategie di manutenzione predittiva e riducono i tempi di inattività non pianificati.
Anche le considerazioni ambientali stanno plasmando i progetti futuri. I produttori stanno esplorando materiali riciclabili, processi di produzione a basse emissioni e composti a lunga durata per allinearsi agli obiettivi normativi e di sostenibilità aziendale.
All'interno di questo panorama in evoluzione, produttori comeFushuocontinuare a perfezionare le soluzioni di tubi flessibili di grande diametro combinando scienza dei materiali, controllo di processo e ingegneria specifica per l'applicazione. Rispondendo sia alle attuali esigenze operative che alle future aspettative del settore, tali soluzioni rimangono parte integrante di efficienti sistemi di trasferimento dei fluidi.
Per le organizzazioni che valutano soluzioni di tubi di grande diametro o che cercano una consulenza tecnica su misura per condizioni operative specifiche, si consiglia vivamente il coinvolgimento diretto con produttori esperti.Contatta Fushuoper discutere i requisiti applicativi, le opzioni di personalizzazione e il supporto di fornitura a lungo termine per i sistemi di tubi industriali.
