Nei sistemi di tubazioni industriali ed edili,Compensatori di tubi(noti anche come giunti di dilatazione o compensatori flessibili) fungono da componenti cruciali che assorbono i movimenti, alleviano lo stress e mantengono l'integrità del sistema in diverse condizioni operative.
Innanzitutto, ecco un tipico riepilogo delle specifiche per un compensatore per tubi a soffietto metallico di alta qualità:
| Parametro | Valore/intervallo tipico |
|---|---|
| Diametro nominale (DN) | DN 50 – DN 2400mm |
| Pressione nominale | Fino a 2,5 MPa (o superiore per progetti speciali) |
| Temperatura operativa massima | Fino a ~450 °C (o più per leghe esotiche) |
| Capacità di movimento | Spostamento assiale, laterale, angolare (varia in base al modello) |
| Materiale del soffietto | Acciaio inossidabile (o leghe resistenti al calore) |
| Fine delle connessioni | Estremità saldate, flangiate, filettate o scanalate secondo necessità |
| Vita/Cicli di progettazione | Progettato per un numero elevato di cicli di fatica; decenni attesi se opportunamente selezionati |
Questa tabella delle specifiche enfatizza i parametri di progettazione essenziali, illustrando il rigore professionale dietro la selezione del prodotto. Il contenuto che segue esplora il motivo per cui i compensatori sono importanti, come funzionano e vengono selezionati e le tendenze emergenti che ne modellano il futuro.

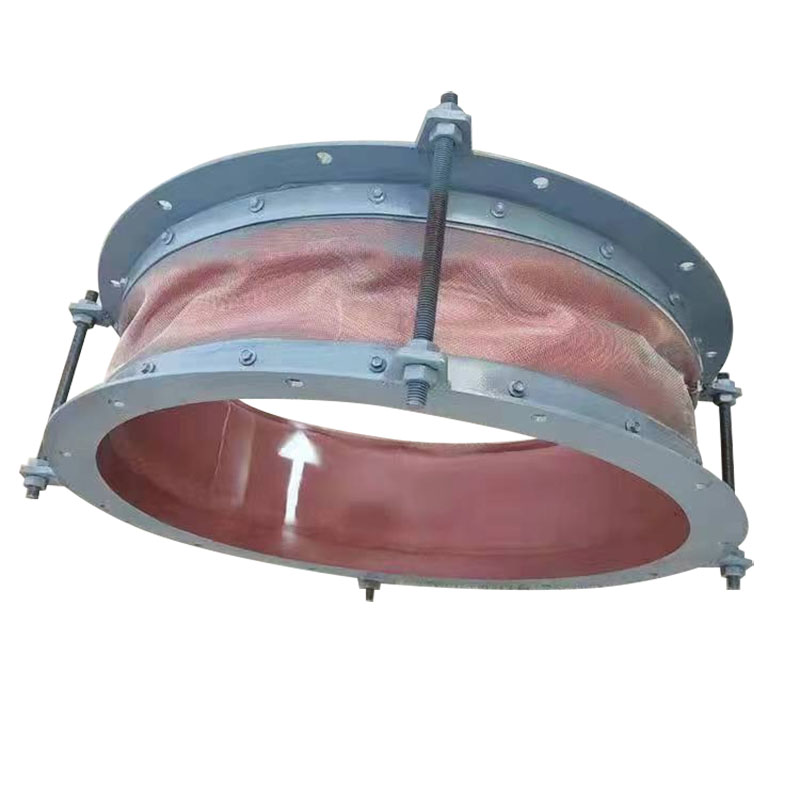

Un compensatore per tubi è un dispositivo flessibile installato all'interno di un sistema di tubazioni per assorbire le deformazioni meccaniche dovute a dilatazione termica, contrazione, vibrazione, fluttuazioni di pressione, disallineamenti, assestamenti o attività sismica. In pratica, molti compensatori sono costruiti con uno o più soffietti metallici (elementi flessibili ondulati) più connettori e hardware di supporto.
Assorbe l'espansione/contrazione termica: previene lo stress e la deformazione del tubo quando i cambiamenti di temperatura causano espansione o contrazione.
Isolamento da vibrazioni e urti: agisce come un elemento smorzante, riducendo la trasmissione di vibrazioni o picchi di pressione dalle apparecchiature (pompe, compressori, ecc.) al sistema di tubazioni.
Compensazione dell'allineamento: corregge piccoli spostamenti o disallineamenti che si verificano durante l'installazione o a causa del movimento della struttura.
Mitigazione dello stress: riduce le sollecitazioni su supporti, flange, valvole e apparecchiature localizzando l'assorbimento del movimento.
Accomodare assestamenti o spostamenti sismici: aiuta a mantenere l'integrità in caso di spostamenti delle fondazioni o azioni sismiche consentendo uno spostamento controllato.
Pertanto, il compensatore diventa un “cuscinetto” strutturale che protegge le parti rigide del sistema di tubazioni da danni e guasti localizzando la flessibilità dove necessario.
Le tubazioni affrontano invariabilmente stress meccanici derivanti da cicli di temperatura, fluttuazioni di pressione e carichi dinamici. Senza una sistemazione adeguata, queste sollecitazioni possono causare rotture per fatica, perdite o guasti catastrofici. Il compensatore è la soluzione ingegneristica che allevia queste sollecitazioni e migliora la robustezza del sistema.
Riduzione dello stress e longevità
Assorbendo l'espansione e la contrazione, i compensatori prevengono l'accumulo di stress termico nei tubi, nelle valvole e nei giunti, prolungandone così la durata.
Compattezza ed efficienza spaziale
Rispetto ai lunghi circuiti o curve di espansione, i compensatori forniscono l'assorbimento dello spostamento in un pacchetto compatto.
Carichi strutturali inferiori
Il dispositivo riduce il trasferimento del carico agli ancoraggi o alle strutture dell'edificio, diminuendo la necessità di supporti sovradimensionati.
Layout di sistema semplificato
Grazie alla compensazione flessibile localizzata, la progettazione delle tubazioni diventa più semplice, riducendo la complessità.
Controllo del rumore e delle vibrazioni
La mitigazione delle vibrazioni e delle pulsazioni aiuta a ridurre i livelli di rumore e protegge le apparecchiature sensibili.
Adattabilità a condizioni variabili
Un compensatore ben selezionato può gestire spostamenti multidirezionali (assiale, laterale, angolare).
Risparmio sui costi nel corso del ciclo di vita
Sebbene il costo iniziale sia più elevato rispetto alle connessioni rigide, i risparmi derivanti dalla riduzione della manutenzione, dei tempi di inattività e delle rilavorazioni spesso giustificano la spesa.
Potenziali limitazioni da considerare
L’intervallo di compensazione è limitato: sovradimensionare il movimento oltre il progetto è dannoso.
La spinta della pressione deve essere gestita, soprattutto per i tipi assiali.
Il costo dei progetti ad alto ciclo e ad alta temperatura può aumentare sostanzialmente.
L'installazione, l'allineamento e il supporto corretti sono fondamentali per le prestazioni; un'applicazione errata porta a un fallimento precoce.
Considerati questi compromessi, l’uso di un compensatore dovrebbe essere giustificato da un’accurata analisi meccanica e dello stress termico. In molte applicazioni, soprattutto nelle centrali elettriche, nel settore petrolchimico, negli impianti HVAC e negli impianti industriali, i vantaggi superano di gran lunga il costo incrementale.
Compensatori assiali
Gestire solo l'allungamento/compressione assiale. Ideale per percorsi rettilinei con punti fissi ben definiti.
Compensatori laterali
Accomodare lo spostamento laterale; tiranti spesso utilizzati per controllare le forze di movimento.
Compensatori angolari
Progettato per flettersi ad angolo rispetto a un punto di articolazione.
Compensatori universali (Multi-Belows).
Combina flessibilità assiale + laterale + angolare in un'unica unità: utile in geometrie di tubazioni complesse.
Pressione bilanciata (spinta bilanciata)
La geometria interna neutralizza la spinta della pressione, riducendo il carico sulle strutture di ancoraggio.
I soffietti e le parti di collegamento devono essere selezionati tra acciaio inossidabile, leghe di nichel o altri materiali compatibili con il fluido, la temperatura e le condizioni ambientali.
In sistemi corrosivi o ad alta temperatura possono essere utilizzate leghe esotiche (Inconel, Hastelloy) o rivestimenti.
Stima della corsa totale prevista (assiale, laterale, angolare) rispetto ai cicli di temperatura. Selezionare un design che offra margine e capacità di fatica ad alto numero di cicli.
Assicurarsi che la pressione e la temperatura nominali del compensatore corrispondano o superino le condizioni del sistema, con margini di sicurezza.
Scegli le estremità saldate, flangiate, scanalate o filettate per adattarle al tuo sistema. Verificare che vi sia spazio sufficiente per l'installazione (anche per movimenti futuri). Consentire l'accesso per l'ispezione e la manutenzione.
Un ancoraggio e una guida esterni adeguati impediscono la flessione o la deformazione indesiderata del compensatore. Potrebbero essere necessari dei vincoli per limitare lo spostamento o controllare i percorsi del carico.
L'elemento a soffietto si flette (si piega o si apre) in risposta ai cambiamenti nella lunghezza del tubo o agli spostamenti dell'allineamento.
Nei movimenti assiali le pieghe si comprimono o si estendono, assorbendo lo spostamento.
Nel movimento laterale o angolare il soffietto si piega o si torce di conseguenza (a seconda della versione).
Tiranti o guide esterne possono controllare la direzione della forza e impedire la sovraestensione.
È possibile utilizzare tubi guida interni, manicotti o rinforzi per ridurre la turbolenza del flusso e limitare l'esposizione del soffietto alle forze del fluido.
Allineamento: assicurarsi che il compensatore sia allineato con la tubazione per evitare carichi laterali.
Ancoraggi e guide: installare ancoraggi, guide e vincoli come da disegni di progettazione.
Prova di movimento: prima della messa in servizio, spostare il compensatore per tutta la sua corsa per verificare il gioco.
Precarico termico: a volte viene applicata una precompressione a freddo per centrare il compensatore nel suo intervallo.
Supporto: il compensatore deve essere supportato come parte della progettazione della tubazione per evitare cedimenti.
Saldatura/flangiatura: utilizzare tecniche di saldatura e flangiatura adeguate, evitando distorsioni.
Ispezione visiva regolare: cercare crepe, deformazioni o segni di fatica.
Controlli delle perdite: prestare attenzione alle perdite attorno alle saldature o alle guarnizioni.
Monitoraggio del ciclo: registra il numero di cicli e confrontalo con la durata prevista.
Monitoraggio delle vibrazioni: garantire che i livelli di vibrazione rimangano entro soglie accettabili.
Pianificazione della sostituzione: in base all'usura, pianificare la sostituzione prima del guasto.
Pulizia: mantenere il soffietto e l'area circostante liberi da detriti che potrebbero sfregare o abradere.
Compensatori intelligenti/abilitati tramite sensore
Incorporamento di estensimetri, sensori di spostamento o sensori di monitoraggio dello stato per prevedere l'affaticamento e avvisare la manutenzione.
Leghe e rivestimenti avanzati
Utilizzo di materiali ad alte prestazioni (leghe di nichel, rivestimenti ceramici) per ambienti estremi (fluidi supercritici, aggressivi).
Design multiasse compatti
Le nuove geometrie consentono una maggiore flessibilità in ingombri più piccoli per installazioni ristrette.
Applicazioni di produzione additiva
Utilizzo di pezzi transitori stampati in 3D o elementi geometrici complessi per ottimizzare le prestazioni.
Integrazione con Digital Twin e analisi predittiva
Monitoraggio del comportamento del compensatore durante il funzionamento in tempo reale e integrazione nei gemelli digitali dell'impianto per la manutenzione predittiva.
Poiché i mercati spingono verso una maggiore efficienza, pressioni/temperature più elevate e margini più ristretti, i compensatori devono evolversi. Sistemi come le centrali elettriche ultra-supercritiche, i reattori chimici avanzati e le nuove applicazioni energetiche (ad esempio, i sistemi a idrogeno) impongono requisiti più impegnativi. Il compensatore del futuro non deve solo flettersi in modo affidabile, ma anche fornire feedback diagnostico e integrarsi perfettamente nei sistemi intelligenti.
Produttori e gruppi di ricerca e sviluppo stanno investendo molto nell’analisi del ciclo di vita, nei sensori, in nuovi materiali e nella modularizzazione dei sistemi di compensazione. La domanda è in crescita nel settore delle energie rinnovabili, del GNL, della trasmissione dell’idrogeno, dei sistemi energetici distrettuali e della produzione avanzata. L’attenzione si sta spostando dalla pura robustezza meccanica verso sistemi intelligenti e integrati.
D: Come determinare se utilizzare un compensatore assiale, laterale o angolare?
R: Calcolare gli spostamenti previsti in ciascuna direzione in base alla dilatazione termica del tubo, alle tolleranze di allineamento, allo spostamento dei supporti o all'assestamento. Se la maggioranza è assiale, può essere sufficiente un compensatore assiale. Se è presente un disallineamento laterale o angolare, considerare di conseguenza un compensatore laterale, angolare o universale. L'analisi avanzata (elementi finiti, analisi delle sollecitazioni) spesso guida questa decisione.
D: Cosa succede se un compensatore funziona oltre il range di movimento previsto?
R: Il funzionamento oltre i limiti di progettazione può causare affaticamento del metallo, deformazione, sollecitazioni eccessive nei soffietti o nei connettori ed eventuali guasti (crepe o perdite). Compromette gravemente il ciclo di vita e può portare a guasti improvvisi e catastrofici. Pertanto, i margini e i vincoli di sicurezza della progettazione sono fondamentali.
I compensatori per tubi sono fondamentali per sistemi di tubazioni resilienti ed efficienti, poiché offrono riduzione delle sollecitazioni, smorzamento delle vibrazioni e correzione dell'allineamento. La giusta combinazione di materiali, capacità di movimento e integrazione del sistema è fondamentale per le prestazioni a lungo termine. Con l'aumento dei sistemi intelligenti e la richiesta di una maggiore efficienza operativa, il compensatore si sta evolvendo, non solo come componente meccanico passivo, ma come risorsa intelligente e monitorata nelle moderne reti di tubazioni.
Mentre l’industria avanza,Fushuorimane impegnato a fornire soluzioni di compensatori avanzate e di alta qualità su misura per applicazioni esigenti. Esplora la collaborazione e la personalizzazione delle soluzioni—contattaciper scoprire il compensatore ideale per le tue esigenze impiantistiche.
