I moderni sistemi di tubazioni industriali devono resistere ad alte pressioni, temperature fluttuanti, vibrazioni ed esposizione chimica mantenendo l'affidabilità a lungo termine. Man mano che le industrie si evolvono, la domanda di soluzioni avanzate che riducono i costi di manutenzione, migliorano l'efficienza ed estendono la durata di servizio continua ad aumentare. Una delle risposte più efficaci a queste sfide è lacompensazione di tubi non metallici.

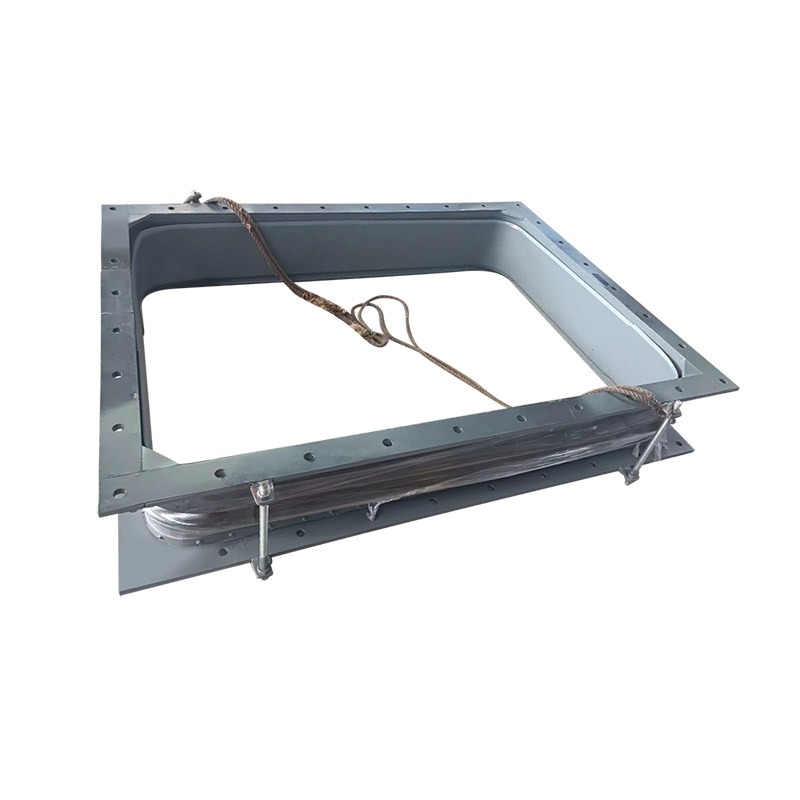

Un compensatore di tubi non metallici, noto anche come giunto flessibile o giunto di espansione, è specificamente progettato per assorbire il movimento, le vibrazioni e l'espansione termica in condotte senza fare affidamento su materiali metallici rigidi. A differenza dei tradizionali compensatori metallici, che possono corrodere o affaticamento in condizioni operative aggressive, i progetti non metallici utilizzano materiali compositi come gomma, PTFE o tessuto rinforzato. Questa costruzione garantisce un'eccellente durata, flessibilità e resistenza chimica.
Flessibilità: assorbono facilmente lo spostamento assiale, laterale e angolare causato da espansione termica, insediamento a terra o turni strutturali.
Resistenza alla corrosione: a differenza dell'acciaio, i materiali non metallici non arrugginiti o si degradano quando esposti ad acqua, acidi, alcali o sostanze chimiche industriali.
Lo smorzamento delle vibrazioni: riducono significativamente il rumore e le vibrazioni in pompe, compressori e turbine.
Costruzione leggera: più facile da gestire, installare e mantenere rispetto alle alternative metalliche pesanti.
Efficienza dei costi: minori costi di installazione e requisiti di manutenzione ridotti li rendono un investimento economico a lungo termine.
I compensatori di tubi non metallici sono ampiamente utilizzati in settori come la generazione di energia, i petrolchimici, il trattamento delle acque, la trasformazione degli alimenti, i prodotti farmaceutici e i sistemi HVAC. La loro versatilità consente loro di adattarsi sia alle applicazioni ad alte prestazioni che a quella di tutti i giorni.
La funzione principale di un compensatore non metallico è compensare il movimento della conduttura e proteggere i sistemi dai danni. Quando le condutture si espandono a causa del calore o dello spostamento a causa delle fluttuazioni delle vibrazioni e della pressione, i giunti rigidi trasmettono lo stress alle apparecchiature collegate. Un compensatore assorbe queste forze, prevenendo crepe, perdite o usura prematura.
Assorbimento dell'espansione termica
Man mano che le condutture si riscaldano, si espandono. I compensatori non metallici si adattano a questa variazione di lunghezza senza trasferire lo stress ai componenti adiacenti.
Isolamento delle vibrazioni
Pompe, soffiatori e compressori generano vibrazioni. Le articolazioni flessibili assorbono questo movimento, riducendo i livelli di affaticamento e rumore.
Disallineamento compensante
Un allineamento perfetto in condotte lunghe è raro. I compensatori non metallici consentono lievi deviazioni senza compromettere l'integrità del sistema.
Sigillare contro i media corrosivi
I compensatori foderati o in gomma PTFE resistono ai fluidi aggressivi, garantendo un funzionamento sicuro e privo di perdite.
Piante elettriche: gestire le linee di gas di combustione ad alta temperatura e le condotte dell'acqua di raffreddamento.
Strutture petrolchimiche: fornire resistenza ad acidi corrosivi, solventi e idrocarburi.
Approvvigionamento idrico e trattamento: utilizzato nelle stazioni di pompaggio per ridurre le vibrazioni e compensare i movimenti del terreno.
Alimenti e bevande: compensatori di livello igienico gestiscono in sicurezza acqua, vapore e liquidi.
Sistemi HVAC: assorbire il movimento dell'edificio e ridurre le vibrazioni nei sistemi di riscaldamento e raffreddamento.
| Parametro | Opzioni di specifica |
|---|---|
| Opzioni materiali | EPDM, NBR, neoprene, gomma naturale, rivestito di PTFE, tessuto rinforzato |
| Intervallo di temperatura | -40 ° C fino a +200 ° C a seconda del materiale |
| Valutazione della pressione | PN6, PN10, PN16, PN25 Lahoa |
| Capacità di movimento | Assiale ± 20 mm, laterale ± 35 mm, angolare ± 15 ° (varia in base al design) |
| Dimensioni | DN25 - DN3000 (personalizzabile) |
| Connessioni finali | Connessioni flangiate, filettate o personalizzate |
| Applicazioni | Acqua, vapore, petrolio, sostanze chimiche, gas, liquame, HVAC |
Abbinandosi il materiale corretto, la pressione e le dimensioni, i compensatori non metallici forniscono un servizio affidabile anche negli ambienti operativi più impegnativi.
Scegliere il compensatore giusto implica molto più che scegliere una dimensione. È necessaria una valutazione dettagliata delle condizioni operative, del tipo di media e dei fattori ambientali per garantire la massima efficienza e sicurezza.
Caratteristiche medie
Identificare se il sistema gestisce acqua, petrolio, gas, liquami o sostanze chimiche.
Seleziona un materiale resistente alla sostanza chimica o al fluido specifico.
Temperatura e pressione
Le alte temperature possono richiedere materiali PTFE o EPDM.
Assicurarsi che la valutazione della pressione corrisponda ai requisiti di sistema per evitare guasti prematuri.
Bisogni di assorbimento del movimento
Calcola movimenti assiali, laterali e angolari previsti.
Scegli un design che può ospitare il massimo spostamento.
Ambiente di installazione
Il posizionamento interno vs. esterno influisce sulla selezione del materiale.
Per l'esposizione UV o ozono, sono preferiti i composti resistenti alle intemperie come l'EPDM.
Standard di conformità
Nelle industrie alimentari, bevande o farmaceutiche, i compensatori devono soddisfare gli standard FDA o igienici.
Per i sistemi idrici, potrebbero essere necessarie certificazioni WRAS o NSF.
Garantisce una durata di servizio più lunga con meno sostituti.
Migliora la sicurezza riducendo il rischio di perdite e guasti.
Ottimizza l'efficienza attraverso il controllo delle vibrazioni e la compensazione termica.
Riduce i costi operativi minimizzando i tempi di inattività.
D1: Quanto durano i compensatori di tubi non metallici?
A: La durata della vita dipende dalle condizioni operative, dal tipo di materiale e dalle pratiche di manutenzione. In condizioni standard, un compensatore di alta qualità può durare 5-10 anni. In ambienti più impegnativi, sono necessarie ispezioni regolari per massimizzare la durata di servizio.
Q2: come si mantengono i compensatori di tubi non metallici?
A: La manutenzione di routine prevede l'ispezione delle crepe superficiali, il controllo dei collegamenti della flangia e il monitoraggio per perdite. La pulizia con agenti lievi ed evitare l'esposizione a oggetti affilati o torsione eccessiva aiuterà a prolungare la vita del compensatore. La sostituzione deve essere programmata al primo segno di usura per prevenire i guasti del sistema.
Man mano che le industrie perseguono una maggiore efficienza e sostenibilità, i compensatori non metallici svolgono un ruolo sempre più importante. Il loro design leggero, resistenza alla corrosione e adattabilità li rendono ideali per i sistemi moderni che devono gestire i processi di energia sia tradizionali che rinnovabili.
Materiali ecologici: sviluppo di composti riciclabili e per l'ambiente.
Monitoraggio intelligente: integrazione con i sensori IoT per tenere traccia dell'usura, della pressione e del movimento in tempo reale.
Intervallo di temperatura esteso: PTFE e progetti compositi avanzati che consentono prestazioni più elevate in condizioni estreme.
Ingegneria personalizzata: progetti specifici del settore su misura per applicazioni uniche come impianti di desalinizzazione, terminali di GNL e strutture biofarmaceutiche.
Lo spostamento verso infrastrutture sostenibili, regolamenti di sicurezza più rigorosi e sistemi ad alta efficienza assicurano che i compensati non metallici rimangano centrali per le future soluzioni di ingegneria. Offrono adattabilità e affidabilità senza pari rispetto alle tradizionali alternative metalliche, rendendole una pietra miliare dell'innovazione della pipeline.
AFushuo, siamo specializzati nella produzione di compensatori di tubi non metallici di alta qualità progettati per soddisfare gli standard globali più esigenti. Con tecniche di produzione avanzate, materiali durevoli e un rigoroso controllo di qualità, i nostri prodotti offrono prestazioni eccezionali in tutti i settori. Sia che il tuo progetto preveda la generazione di energia, l'elaborazione chimica o il trattamento delle acque, il nostro team fornisce soluzioni personalizzate che estendono la durata di servizio e migliorano l'affidabilità del sistema.
Per specifiche dettagliate, consultazioni tecniche o indagini sfuse,contattaciOggi per imparare come Fushuo può supportare le tue esigenze di tubazioni industriali.
