Nei moderni sistemi industriali, il trasporto di fluidi affronta spesso sfide come vibrazioni, rumore, fluttuazioni della pressione e disallineamento tra i componenti della conduttura. UNCollegamento morbido di gommaFornisce una soluzione efficace a questi problemi assorbendo gli shock, compensando lo spostamento e garantendo un funzionamento regolare delle condutture. Dagli impianti di trattamento delle acque alle piante petrolchimiche, dai sistemi HVAC alle reti di protezione antincendio, le connessioni morbide in gomma svolgono un ruolo cruciale nel migliorare l'efficienza operativa e l'estensione della durata delle apparecchiature.

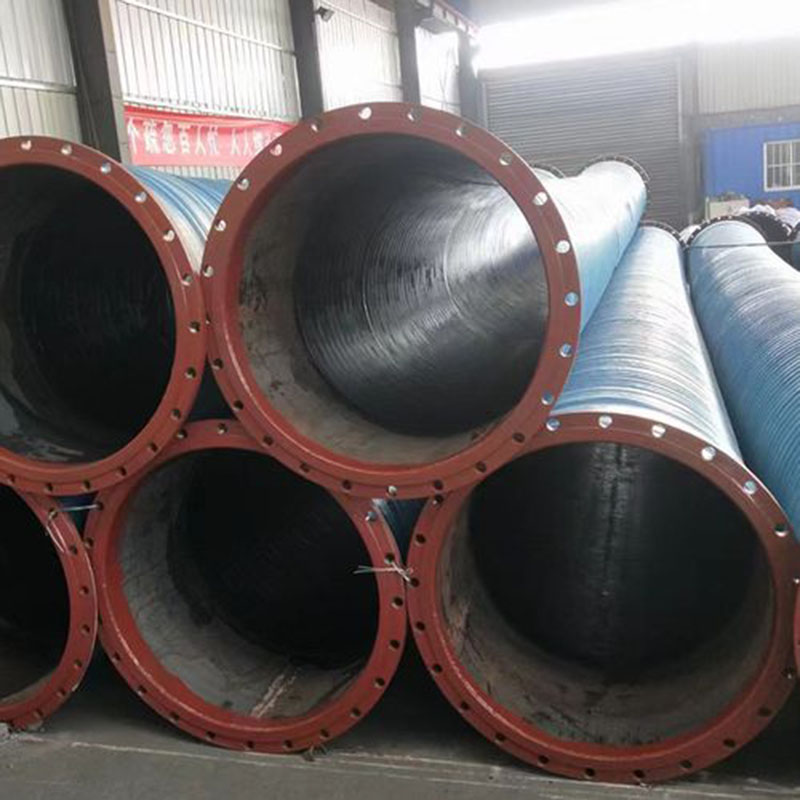

Un collegamento morbido in gomma, noto anche come giunto di espansione in gomma o giunto flessibile in gomma, è un connettore elastico installato tra due sezioni di tubazioni. Di solito è composto da gomma di alta qualità, tessuto a corda di nylon rinforzato e flange d'acciaio, progettate per gestire le vibrazioni, assorbire il rumore e compensare l'espansione termica o lo spostamento meccanico.
Isolamento delle vibrazioni
Assorbe le vibrazioni da pompe, compressori e altre attrezzature rotanti, riducendo lo stress sui tubi.
Riduzione del rumore
Impedisce la trasmissione del rumore meccanico lungo la pipeline, migliorando gli ambienti di lavoro.
Compensazione dell'espansione termica
Gestisce le variazioni della lunghezza indotta dalla temperatura nelle condutture senza richiedere strutture meccaniche complesse.
Maneggevolezza di pressione e disallineamento
Ospita piccoli disallineamenti durante l'installazione e gestisce efficacemente le estensioni di pressione.
Resistenza alla corrosione
I materiali di gomma di alta qualità resistono a olio, acido, alcali e acqua di mare, estendendo la vita di servizio.
Nelle applicazioni industriali, anche un leggero disallineamento o vibrazione può portare a crepe o guasti articolari. Le connessioni morbide in gomma mitigano efficacemente questi problemi, garantendo la stabilità operativa a lungo termine.
La funzionalità di una connessione morbida in gomma si basa sulla sua struttura flessibile e sui materiali durevoli. Il suo design unico gli consente di deformarsi sotto stress mentre torna alla sua forma originale quando lo stress viene rimosso. Questa flessibilità offre significativi vantaggi meccanici.
Quando una pompa genera vibrazioni, il giunto di gomma assorbe l'energia, impedendo la trasmissione attraverso la tubazione.
Quando il sistema subisce espansione o contrazione termica, il giunto di gomma compensa lo spostamento assiale, laterale e angolare.
Quando ci sono fluttuazioni di pressione, l'articolazione distribuisce uniformemente il carico, proteggendo l'integrità della pipeline.
| Componente | Descrizione | Beneficio |
|---|---|---|
| Corpo di gomma | Realizzato da EPDM, NBR, NR o altri composti | Fornisce flessibilità e sigillatura |
| Rapforcing Fabric | Nylon o cavo in poliestere ad alta resistenza | Migliora la resistenza alla pressione |
| Flange d'acciaio | Acciaio al carbonio, acciaio inossidabile o ferro duttile | Garantisce una connessione per tubi sicura |
| Rivestimento interiore | Rivestimento anticorrosivo opzionale | Migliora la durata per i media aggressivi |
Integrando questi componenti strutturali, le connessioni morbide in gomma mantengono le prestazioni della tubazione in ambienti ad alta pressione, ad alta temperatura e corrosivi.
Per selezionare la giusta connessione morbida in gomma, è fondamentale comprendere i parametri tecnici del prodotto. A Fushuo forniamo soluzioni su misura per diverse industrie, garantendo la compatibilità con varie esigenze operative.
| Parametro | Intervallo di specifiche |
|---|---|
| Diametro nominale (DN) | DN25 - DN3000 |
| Pressione di lavoro | PN10 / LIM16 / PN25 |
| Temperatura operativa | -20 ° C a +120 ° C (personalizzabile fino a 200 ° C) |
| Capacità di spostamento | Assiale ± 10 mm, laterale ± 20 mm, angolare ± 15 ° |
| Materiale in gomma | EPDM, NBR, NR, SBR, FKM, Neoprene |
| Standard di flangia | Quello, e vedi, solo, basso, grub |
| Compatibilità media | Acqua, acqua di mare, petrolio, gas, sostanze chimiche, aria |
Queste articolazioni flessibili sono ampiamente utilizzate nelle industrie che richiedono sistemi di condutture affidabili.
Approvvigionamento idrico e drenaggio - Idepi di condutture municipali, trattamento delle acque reflue e di desalinizzazione.
Sistemi HVAC - Assorbe le vibrazioni in refrigeratori, pompe e torri di raffreddamento.
Industria petrolchimica - Resistente al petrolio, al gas e ai prodotti chimici corrosivi.
Piante elettriche: gestisce le alte temperature e la pressione nelle condotte dell'acqua di raffreddamento.
Marine e offshore - Protegge dalla corrosione dell'acqua di mare e dagli impatti di carico dinamico.
Sistemi di protezione antincendio: mantiene la stabilità durante le estensioni di pressione.
Scegliendo la giusta dimensione, materiale e configurazione, gli ingegneri possono garantire l'integrazione della pipeline senza soluzione di continuità e la durata duratura.
A1. Inizia identificando il diametro della pipeline, la pressione di lavoro, l'intervallo di temperatura e il terreno fluido. Quindi, seleziona un materiale in gomma compatibile con il mezzo, ad esempio EPDM per acqua calda, NBR per olio e FKM per sostanze chimiche forti. Inoltre, assicurarsi che gli standard della flangia corrispondessero alle specifiche della pipeline. Consultare un fornitore esperto come Fushuo può semplificare il processo di selezione.
A2. In condizioni normali, una connessione morbida di gomma di alta qualità può durare da 5 a 10 anni. Tuttavia, la durata del servizio dipende da diversi fattori:
Temperatura e pressione di funzionamento
Tipo di mezzo trasportato
Qualità e allineamento dell'installazione
Frequenza di manutenzione
Le ispezioni di routine e le sostituzioni tempestive sono essenziali per massimizzare la durata.
Una connessione morbida in gomma è più di un semplice accessorio per la tubazioni; È un componente integrale per la sicurezza e l'efficienza operativa. Dalla riduzione delle vibrazioni e del rumore alla compensazione dell'espansione termica e della prevenzione del fallimento della pipeline, questi connettori sono fondamentali in più settori.
AFushuo, siamo specializzati nella produzione di connessioni morbide in gomma ad alte prestazioni che soddisfano gli standard internazionali e offrono affidabilità duratura. Con la tecnologia di produzione avanzata e il rigoroso controllo di qualità, garantiamo che i nostri prodotti offrano prestazioni ottimali anche negli ambienti più impegnativi.
Se stai cercando soluzioni personalizzate o hai bisogno di consigli di esperti per il tuo sistema di pipeline,contattacioggi per discutere le tue esigenze. Il nostro team professionale è pronto a fornire raccomandazioni su misura e supporto tecnico completo.
