Come componente chiave per alleviare l'espansione termica e la contrazione e lo spostamento delle vibrazioni dei tubi,compensatori a tubosono divisi in categorie in base ai principi di compensazione e agli scenari di applicazione. Diversi tipi di design sono progettati attorno a "Riduzione dello stress dei tubi" per formare un sistema di prodotto adatto a varie condizioni di lavoro.
I compensatori assiali sono la categoria più elementare. Assorbono lo spostamento assiale dei tubi attraverso l'espansione assiale e la contrazione dei soffietti. Hanno una struttura compatta e sono adatti per tubi dritti. La quantità di compensazione di una singola unità può raggiungere 50-300 mm e il livello di pressione copre 0,6-4,0 MPA. Sono spesso utilizzati nei sistemi idrici di riscaldamento e aria condizionata. Quando installati, devono essere abbinati alle staffe guida per controllare la deviazione radiale.
I compensatori trasversali ottengono una compensazione di spostamento attraverso la flessione trasversale dei soffietti, che è adatto per i tubi con deviazioni laterali (come le curve). Adotta una struttura a cerniera o universale, che può assorbire gli spostamenti laterali di 100-500 mm, ha una forte capacità anti-instabilità, è ampiamente utilizzata nei tubi di olio a lunga distanza e può gestire effettivamente le deviazioni dei tubi causati dall'insediamento della fondazione.
I compensatori angolari sono composti da un soffietto singolo o multiplo. Comprennano lo spostamento all'angolo del tubo attraverso lo spostamento angolare. Sono spesso usati in layout di tubi a forma di L e a forma di Z. L'angolo di compensazione può raggiungere ± 15 °. Se utilizzato con una staffa fissa, può ridurre la concentrazione di sollecitazione alla curva del tubo. È particolarmente comune nei tubi di processo delle piante chimiche.
I compensatori delle maniche sono composti da un tubo centrale e un guscio esterno. Assorbono lo spostamento attraverso lo scorrimento assiale. L'importo della compensazione può raggiungere oltre 1000 mm ed è adatto per tubi di grande diametro (DN500-DN3000). Tuttavia, il riempitivo di sigillatura deve essere mantenuto regolarmente. È principalmente utilizzato nei tubi dell'acqua con una buona qualità dell'acqua ed è ampiamente utilizzato nei tubi municipali.

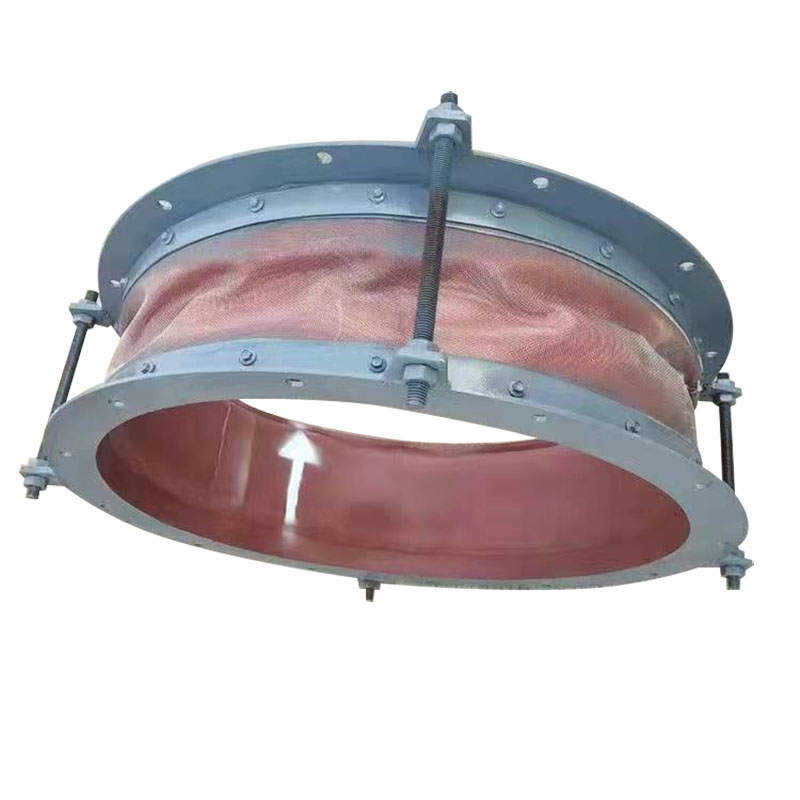

I compensati non metallici sono realizzati con materiali flessibili come tessuti e gomma. Hanno un ampio intervallo di resistenza alla temperatura (da -196 ℃ a 1200 ℃), possono assorbire lo spostamento multidimensionale e avere buone prestazioni di riduzione di shock e rumore. Sono adatti per scene con forte corrosione e elevate vibrazioni come canne fumali di centrale elettrica e tubi di scarico chimico, ma la capacità del cuscinetto della pressione è bassa (di solito ≤0,6MPa).
La selezione di vari tipi di compensatori deve essere giudicata in modo completo in combinazione con mezzi di tubo, pressione, temperatura e spostamento. Il tipo assiale è adatto a una piccola spostamento drittotubi,I tipi trasversali e angolari sono adatti per layout di tubi complessi, il tipo di manica è adatto per grandi scenari di spostamento e il tipo non metallico si concentra sulla resistenza alla corrosione e sull'assorbimento degli ammortizzatori. Una selezione ragionevole può ridurre la velocità di fallimento del sistema dei tubi ed estendere la durata dell'attrezzatura, che è una parte importante della progettazione di ingegneria dei tubi.
