Compensazione del tuboè un dispositivo comunemente utilizzato nei sistemi di tubazioni per compensare l'espansione e la contrazione causati da variazioni di temperatura, vibrazioni o errori di installazione. Può ridurre la sollecitazione sul sistema dei tubi e impedire che lo stress eccessivo provochi danni ai tubi.
Comunecompensatori a tubosono principalmente dei seguenti tipi:
1. Articolazione di espansione: un giunto di espansione è un retrattilecompensazione del tubo. Di solito è realizzato in metallo o materiale in gomma. Può regolare automaticamente la sua lunghezza quando la pipeline è sottoposta a forza di espansione e contrazione, assorbendo così la deformazione di espansione e contrazione della conduttura e riducendo l'impatto sulle parti di connessione di apparecchiature e tubazioni circostanti.
2. Supporto a molla: il supporto a molla utilizza le proprietà elastiche della molla per ottenere una compensazione per il sistema di tubazioni. Sulla base delle caratteristiche di espansione e contrazione della pipeline, può regolare la propria altezza e ridurre lo stress sulla conduttura. Per quanto riguarda la posizione di installazione, è generalmente installato nel punto di supporto o nella posizione discontinua della pipeline per fornire un migliore effetto di compensazione.
3. Supporto di scorrimento dell'attrito: il supporto di scorrimento dell'attrito utilizza l'attrito per ottenere una compensazione per il sistema della pipeline. Controlla principalmente la deformazione di espansione e contrazione della conduttura regolando l'attrito tra la piastra mobile e la piastra di copertura ed è adatto a una compensazione di spostamento più ridotta.

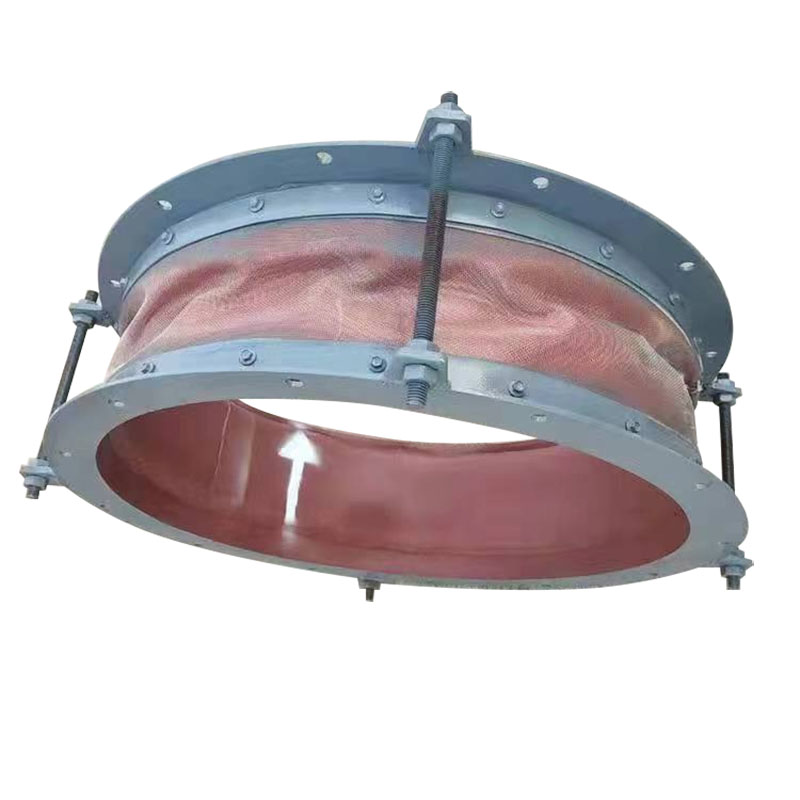

4. Compensatore del tubo: questo è uncompensazione del tuboRealizzato in materiale flessibile, generalmente realizzato in gomma o tubo di metallo ondulato, che può sopportare parte della sollecitazione quando il sistema della tubazione si espande e contratta, riducendo l'impatto sulla conduttura e sui connettori. I compensatori dei tubi sono adatti per condutture di diametro inferiore.
